안녕하세요 파인에이브이입니다

오랜 역사와 가성비를 자랑하는 듀얼이 드디어 새 단장을 마치고 새로운 라인업! 업그레이드 된 디자인과 성능으로 풀체인지 되어 신제품과 함께 돌아왔습니다.
개봉기 & 조립 및 세팅과정 과 어떠한 점이 새롭게 바뀌었는지를 소개해드리겠습니다.

그럼 바로 보러 가실까요?

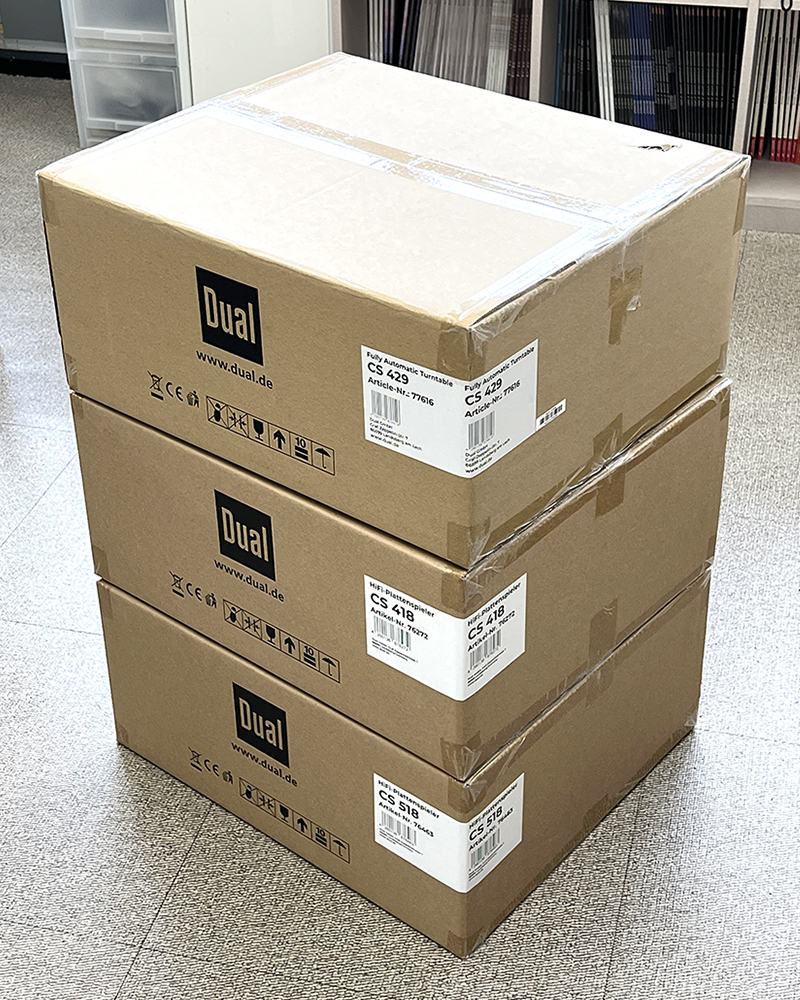

막 도착한 듀얼의 신제품입니다. CS-429(오토매틱/포노앰프 내장) 와 CS418& CS-518(수동형/포노앰프 내장) 입니다.

조심히 개봉해 보았습니다. CS-429 (풀 오토메틱/포노앰프 내장) 입니다.
풀 오토메틱 턴테이블인 CS-429와 수동형 턴테이블인 CS-418 & CS-518 이 3가지 제품의 구성품과 조립과정 세팅 과정은 동일하다는 점 참고해주세요~

운송중 외부 충격으로부터 턴테이블을 보호하기 위해 스티로폼으로 잘 고정시켜주었네요!

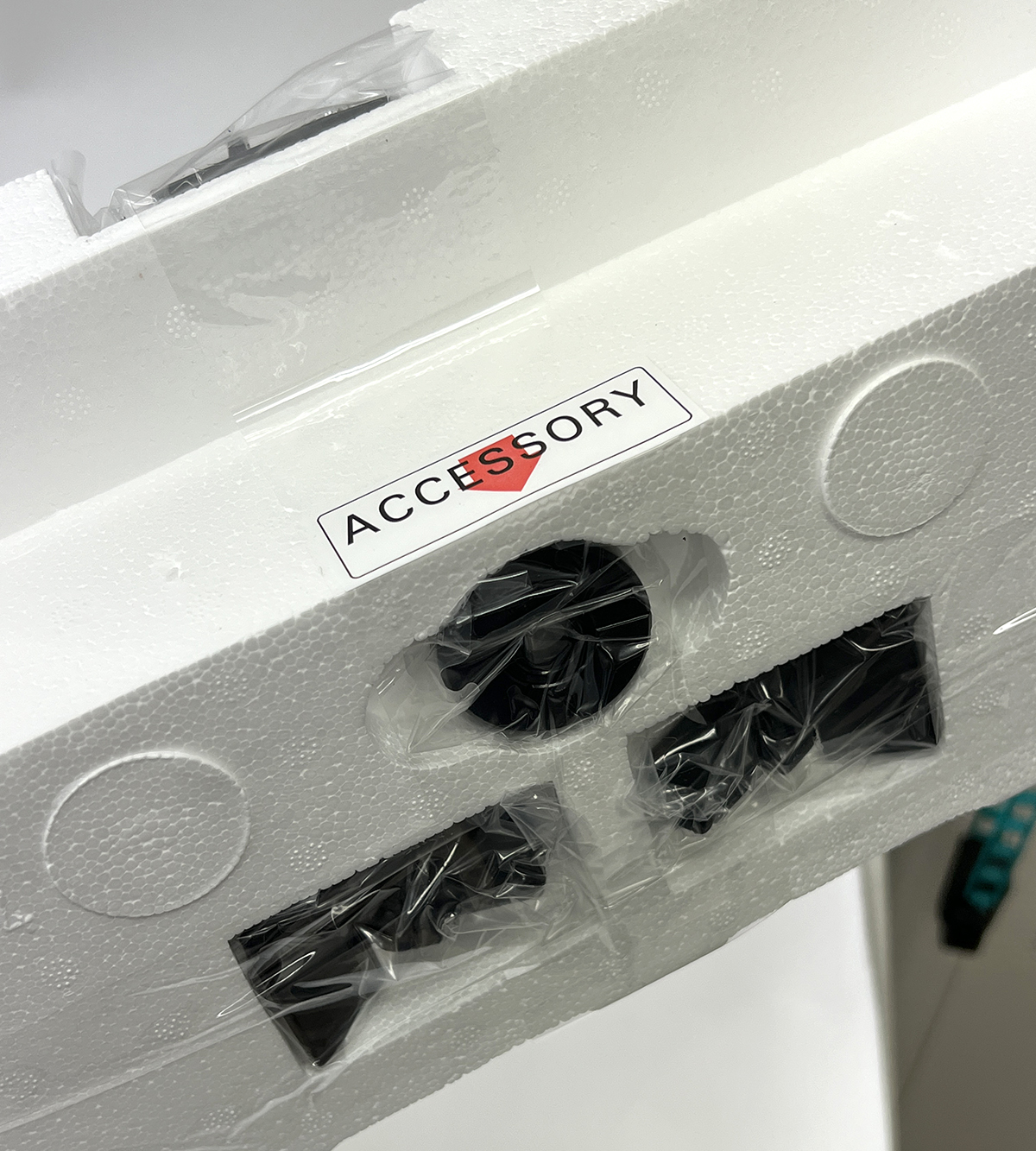

크기가 작아 분실 위험이 있는 부품들은 스티로폼의 측면 공간을 활용하여 패킹한 것이 인상적이네요~

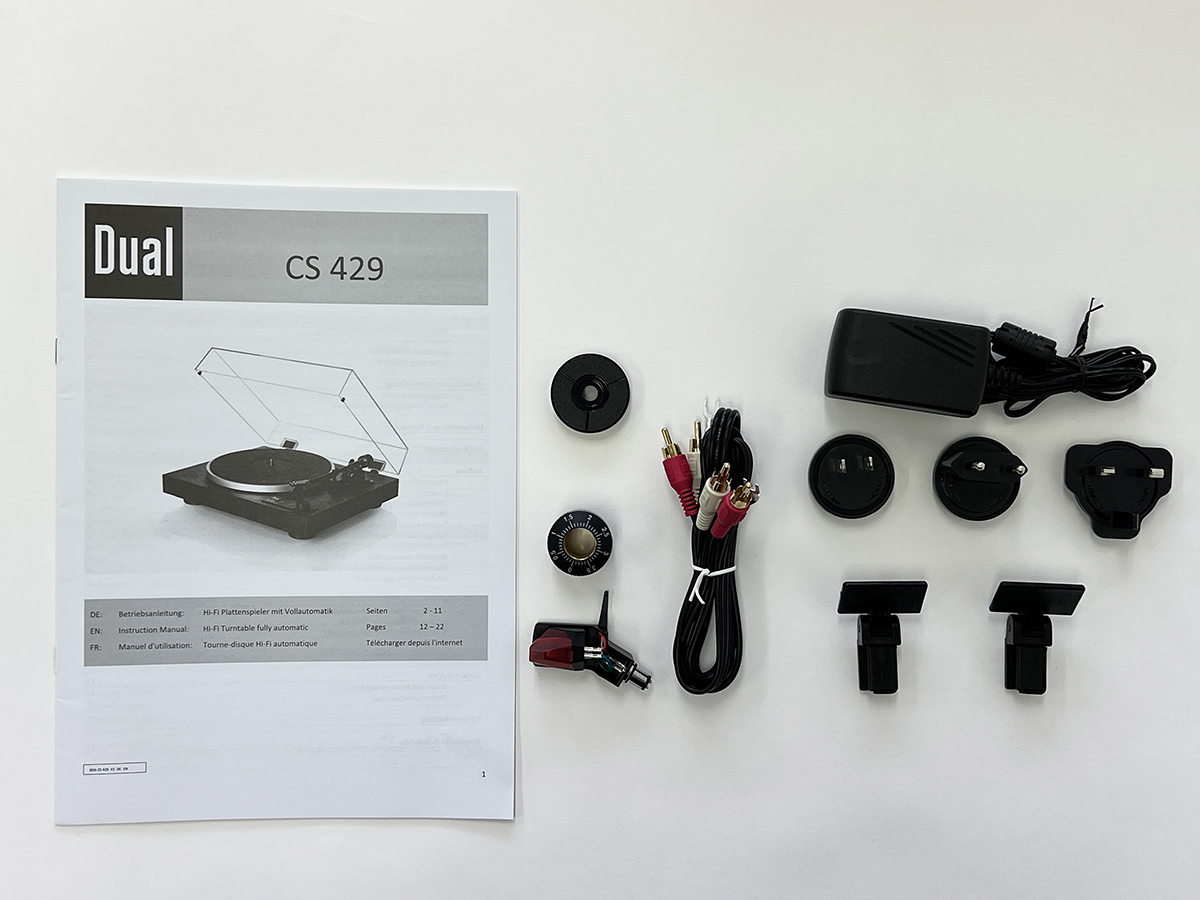

기본 구성품입니다.

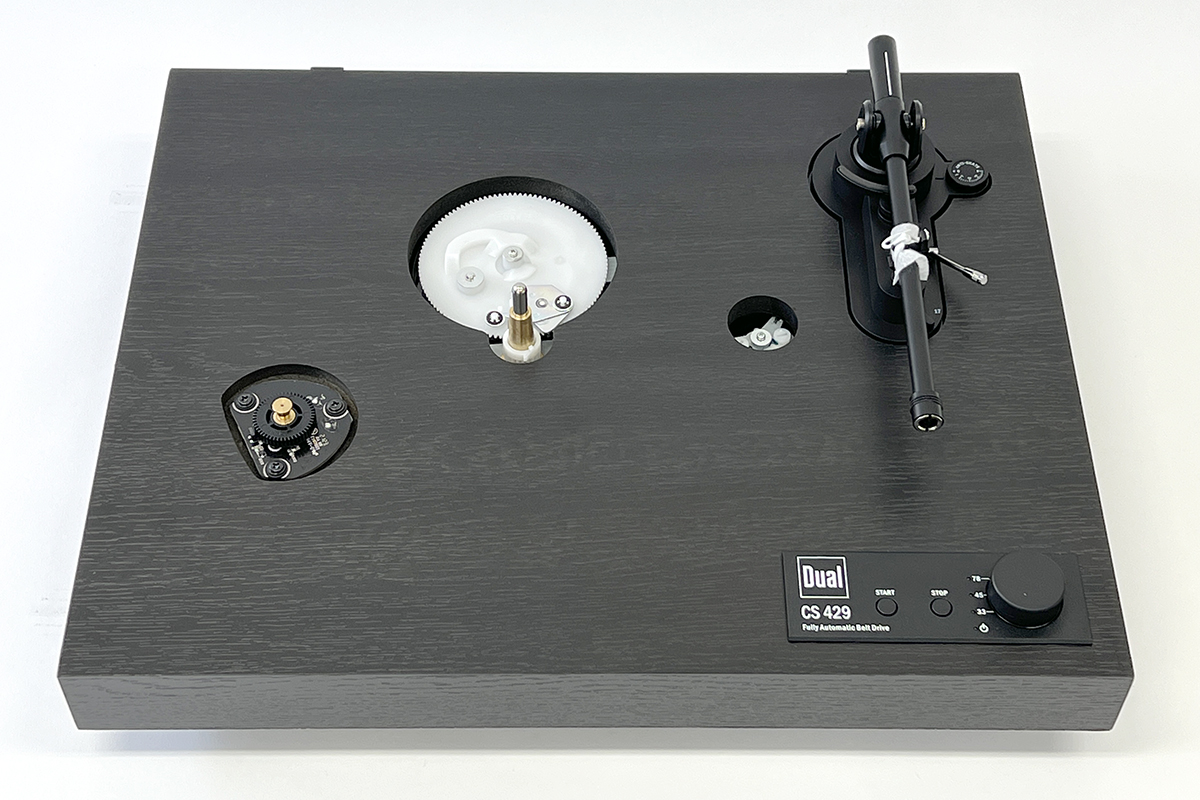

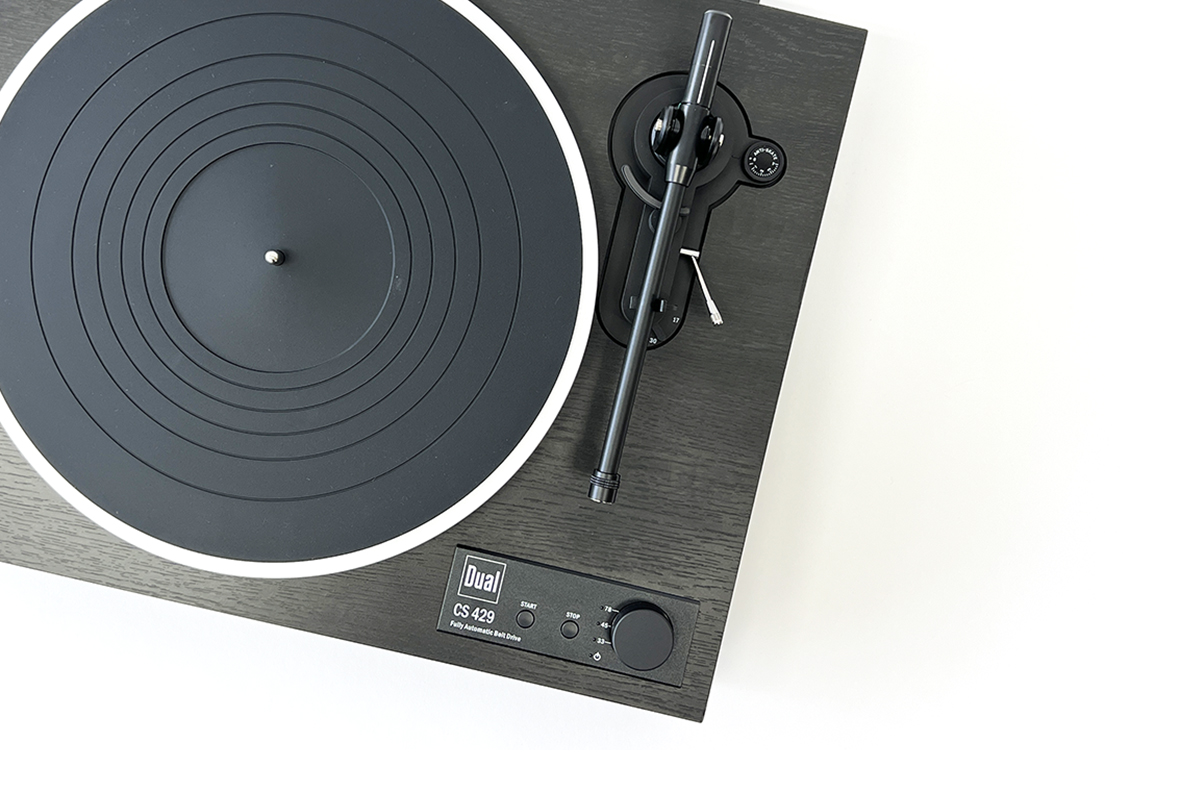

CS-429 정면

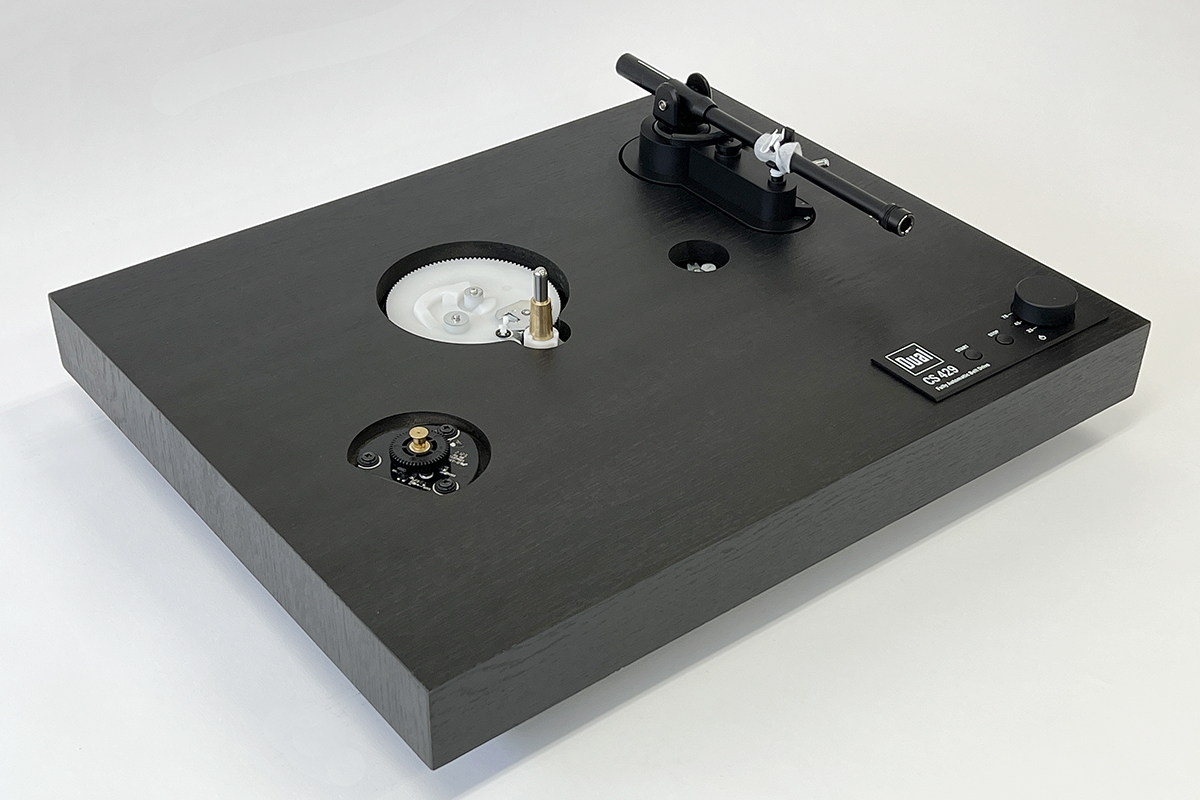

▲고밀도 MDF 캐비닛
과거 구형 제품에 비해 본체가 좀 더 탄탄해졌습니다. 플라스틱 섀시와 달리 견고하고 무게감 있는 MDF 캐비닛은 레코드 재생시 진동과 공명을 감소시켜 보다 선명한 사운드를 전달합니다.

1.턴테이블 회전을 위한 플래터 조립하기
견고한 알루미늄 다이캐스트 플래터 & 회전속도 유지에 효과적인 고무 턴벨트
음질과 내구성을 높이는 알루미늄 다이캐스트 플래터와 회전속도 유지에 효과적인 고무벨트를 채용하여 안정적인 회전력과 불필요한 공진을 줄여 선명하고 깨끗한 음질의 사운드 재생이 가능합니다.

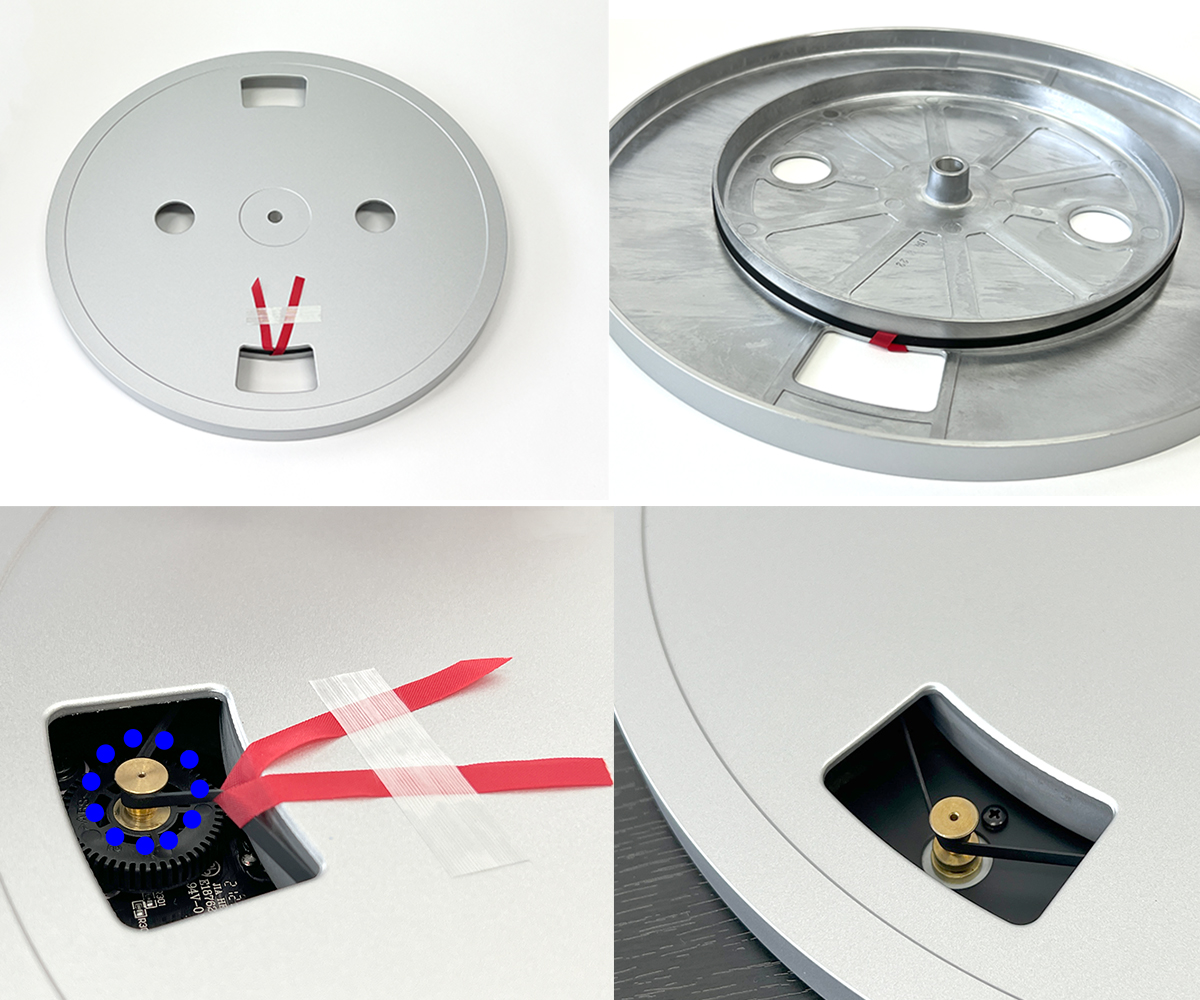

기존에는 고무 벨트를 걸고 플래터를 올려두어야 했지만 이제는 벨트가 플래터에 감겨져서 출고 되기 때문에 플래터를 올려두고 고정된 빨간색 리본을 잡아당겨 벨트를 걸어주고 리본을 살살 빼주면 조립이 끝납니다. 훨씬 쉽고 간단해졌죠?^^

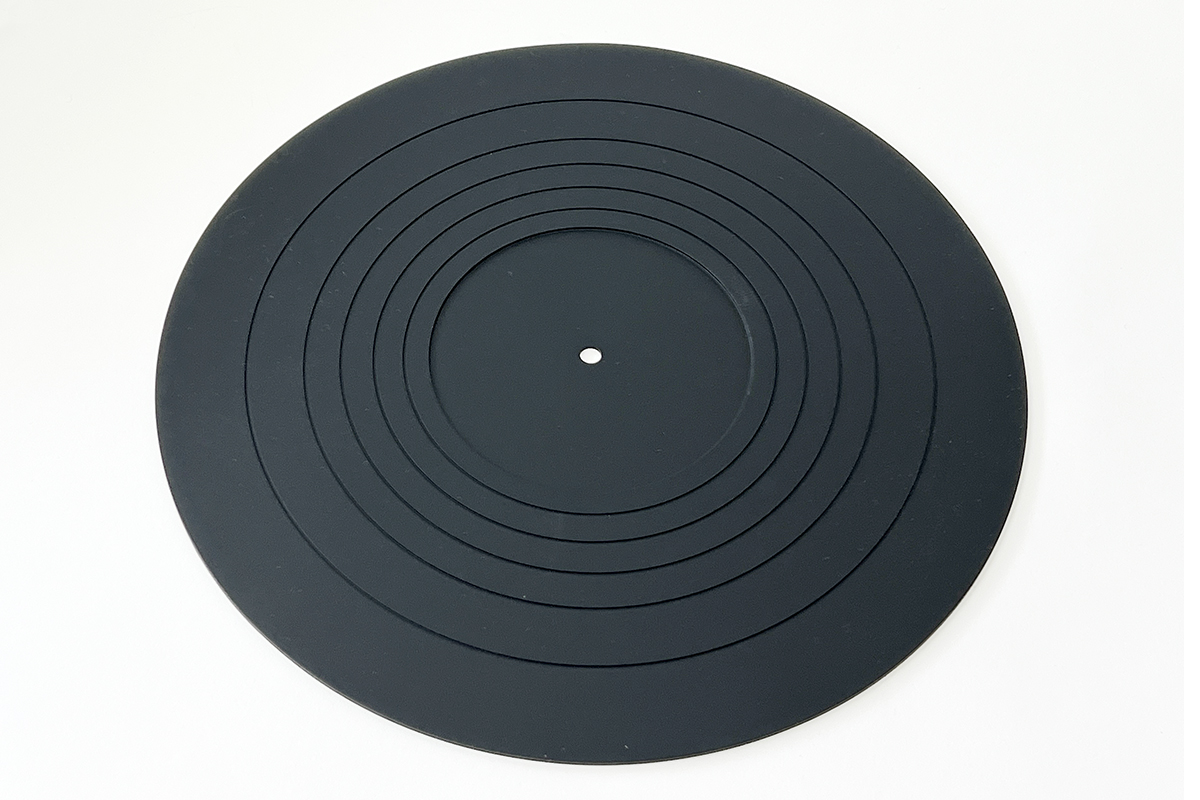

▲ 기존에는 펄프 소재의 매트를 제공했지만 이제는 모든 턴테이블에 고무 매트가 제공 된다고 합니다. 제법 무게감이 있어 진동방지에 확실히 효과가 있을 것 같아요!!!

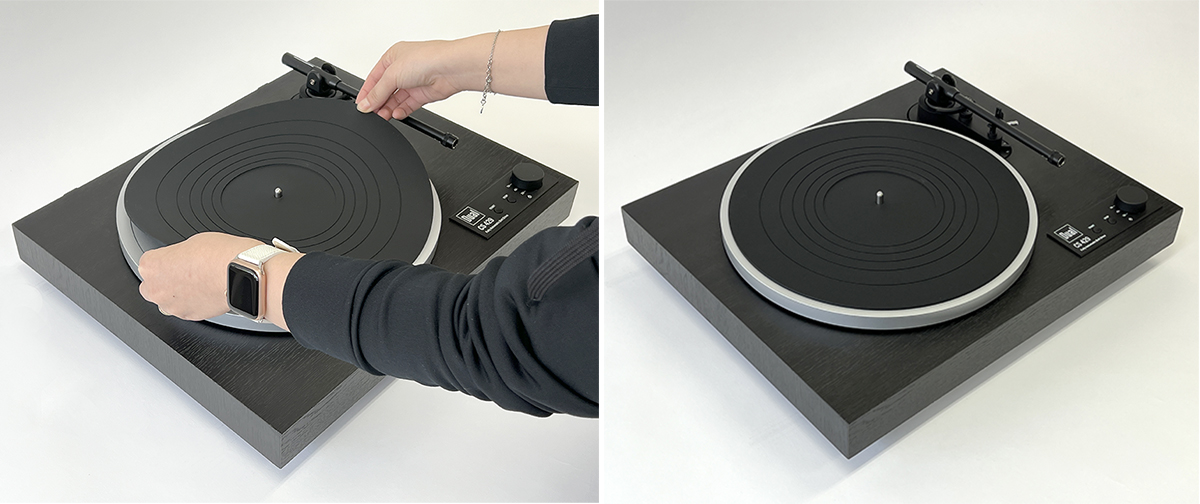

플래터에 고무매트를 올려줍니다.


START & STOP 버튼
오토메틱 턴테이블인 CS-429는 스타트 버튼을 누르기만 하면 음악이 재생되고, STOP 버튼을 누르면 음악이 멈추고 톤암이 제자리로 복귀합니다.
버튼을 누르기만 하면 모든 동작이 자동으로 진행되기 때문에 쉽고 편하게 음악을 감상할 수 있습니다.
속도 조절 노브
기존에는 2단계(33rpm,45rpm)의 속도를 지원했다면 이제는 3단계(33rpm, 45rpm,78rpm)의 속도를 지원하여 소장하고 있는 모든 LP 컬렉션을 쉽고 간편하게 재생하고 감상할 수 있습니다.

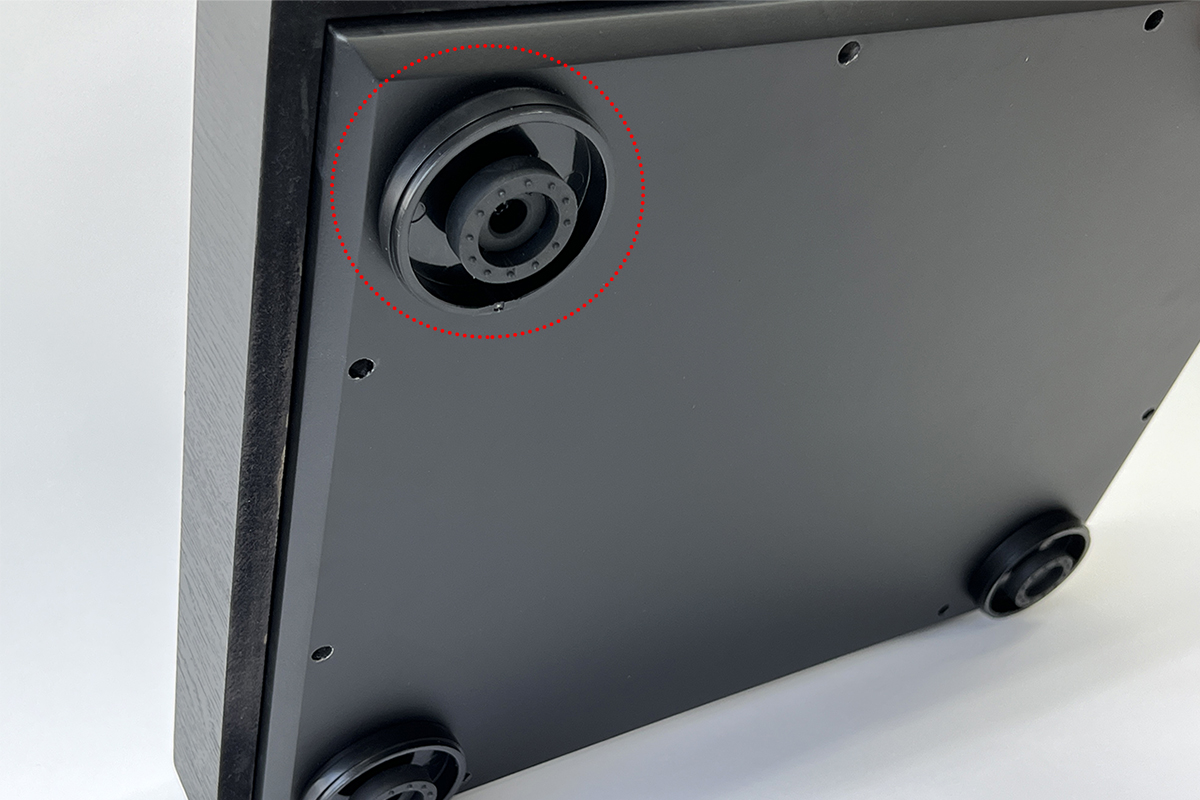

▲엘라스토머 진동 흡수장치
외부로부터 유입되는 불필요한 진동을 흡수하는데 효과적인 소재와 디자인으로 업그레이드 되었습니다.

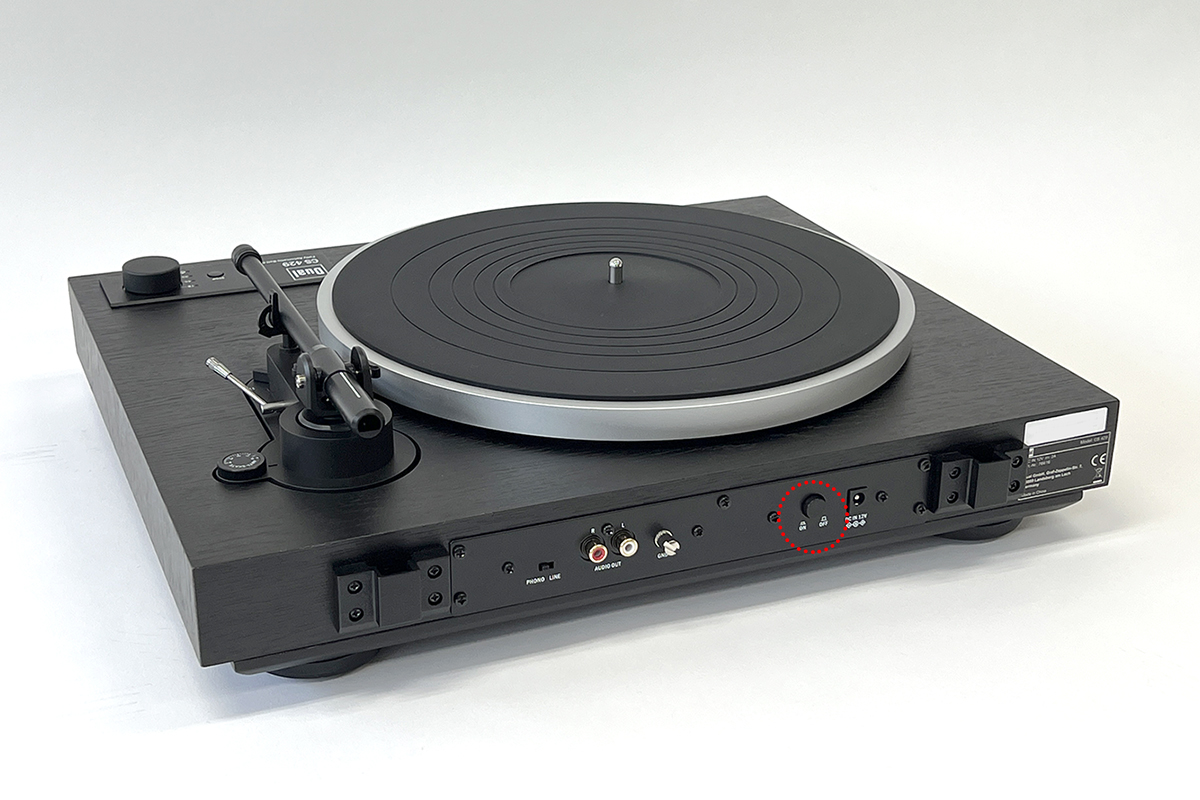

CS-429 후면
후면부의 ON/OFF 스위치는 오늘 보여드릴 제품 중 CS-429에만 탑재되어 있습니다. 2022년형 듀얼로 바뀌면서 새롭게 바뀐 부분이기도 합니다.

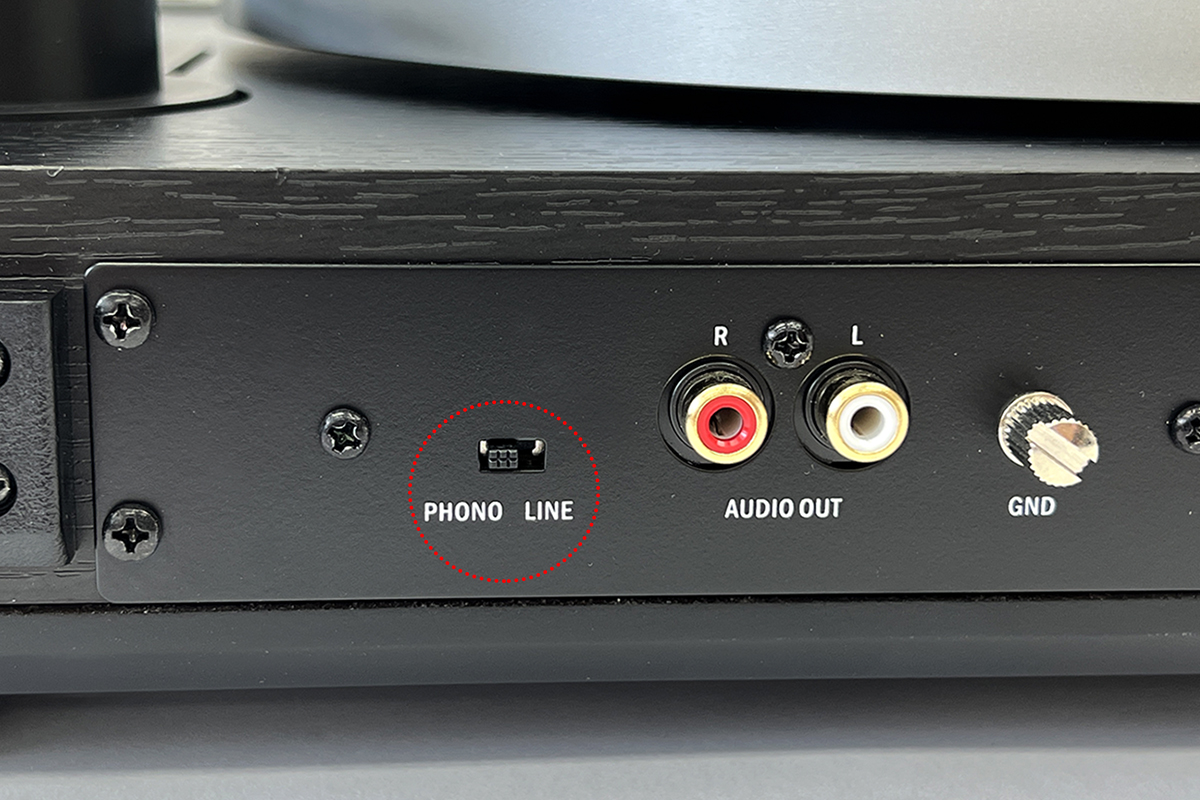

▲ 스위치식 MM 포노앰프 내장
포노앰프가 내장되어 별도의 포노앰프를 연결하지 않아도 포노입력 단자가 없는 앰프나 스피커 등의 시스템과 바로 연결하여 음악 재생이 가능합니다. 턴테이블 후면에 PHONO/LINE 스위치 형태로 설계되어(사진참고) 이미 포노앰프를 가지고 있다면 해당 기능을 끄고 소장한 포노앰프를 연결하여 사용할 수 있습니다.
*PHONO : 별도의 포노앰프 사용시 / *LINE : 내장된 포노앰프 사용시


2. 카트리지 쉘 & 무게추 조립하기

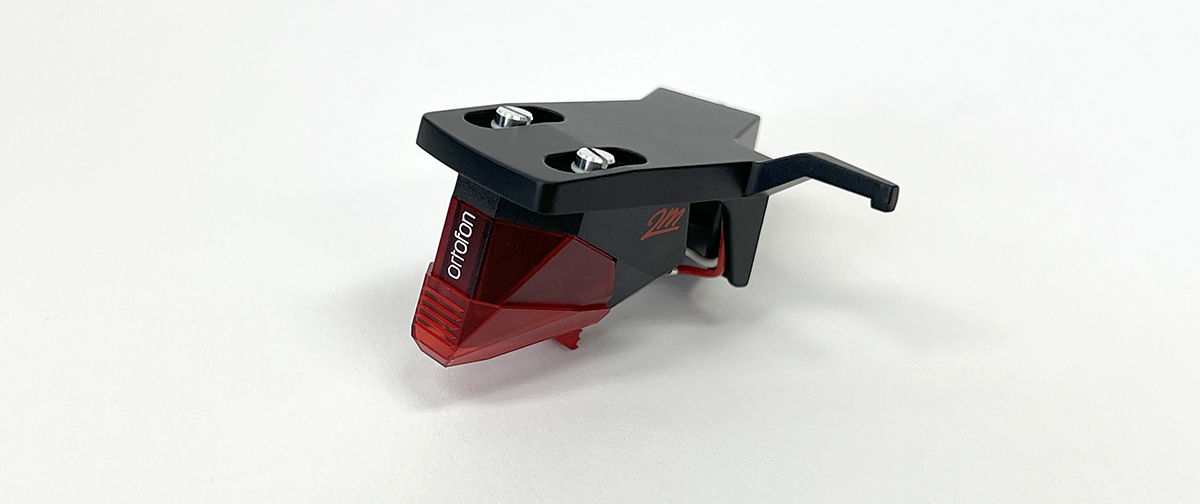

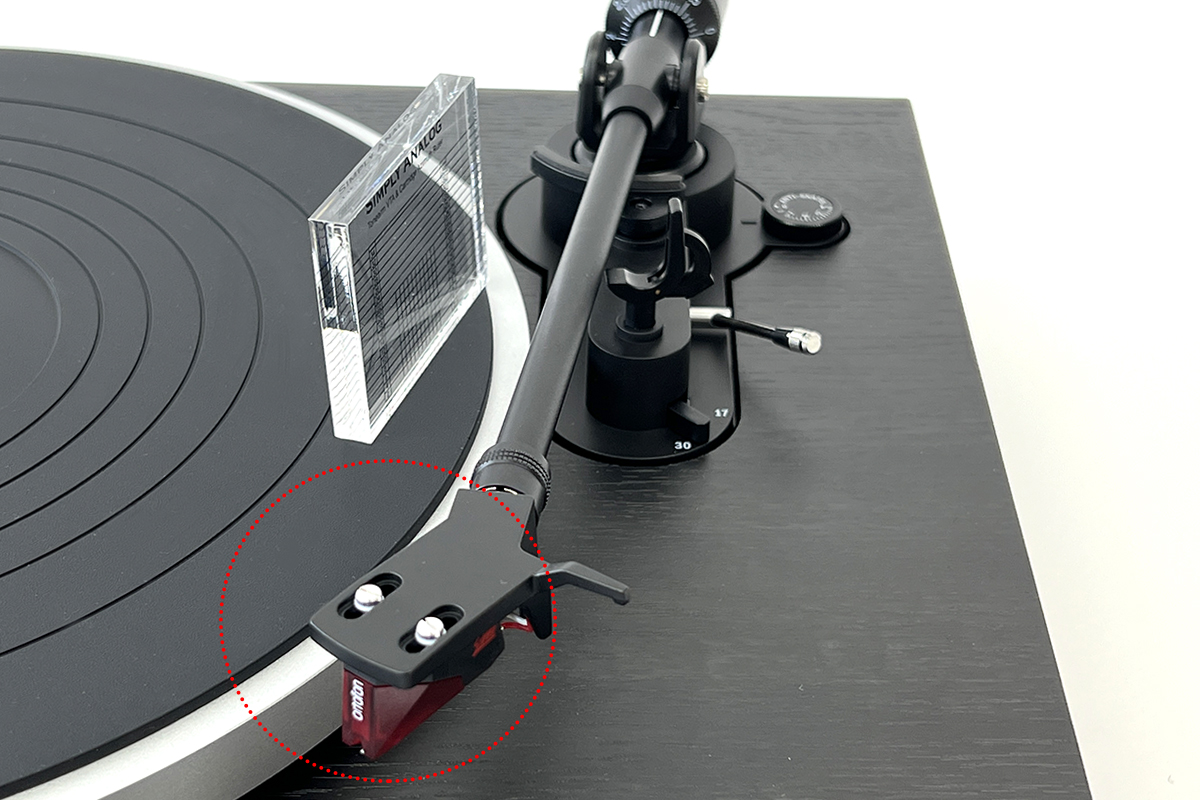

▲오토폰 2M RED 카트리지

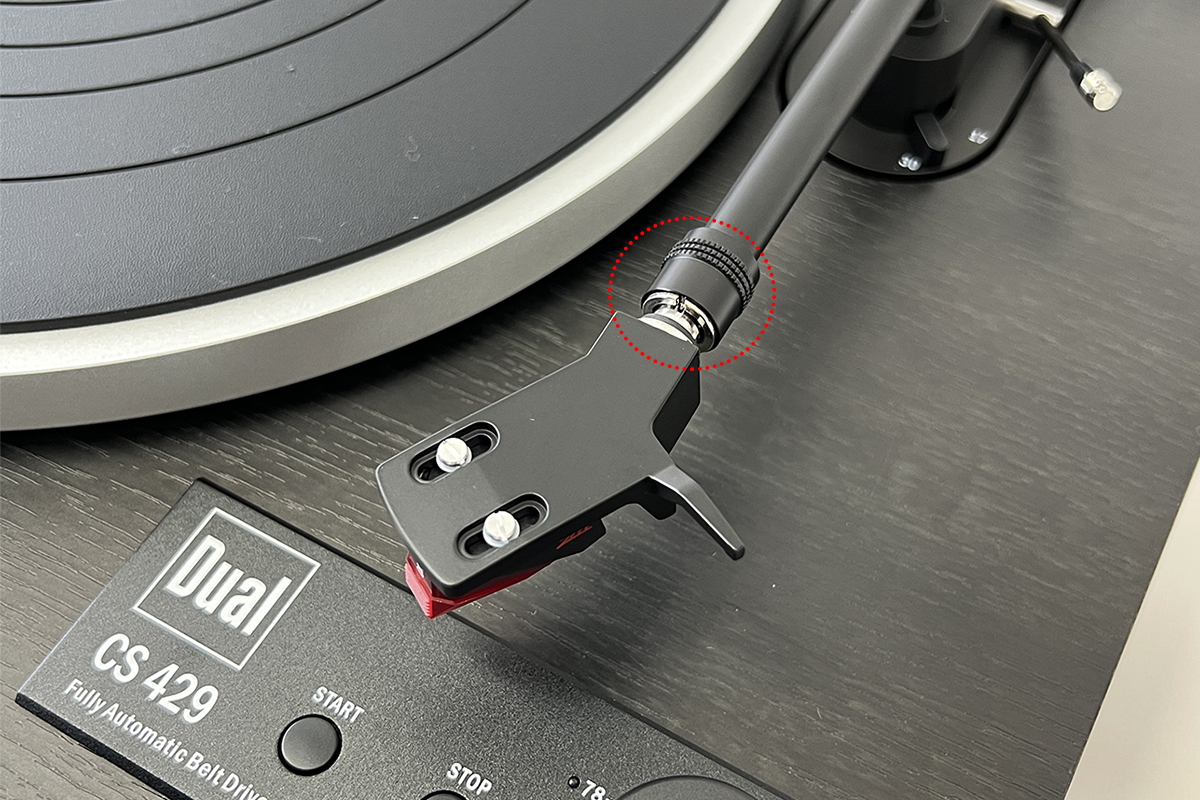

2022년형 듀얼부터는 전 모델 모두 동일한 오토폰 2M RED 카트리지가 제공됩니다! 이전 제품들은 차등을 두어 저가형의 카트리지를 탑재한 반면 CS-465급의 모델에 제공하던 카트리지 수준으로 향상시켰습니다. 그리고 혹시 눈치채셨나요?? 기존에는 톤암에 장착되어 출고 되었던 카트리지가 직접 톤암에 조립하여 사용하도록 바뀌었습니다

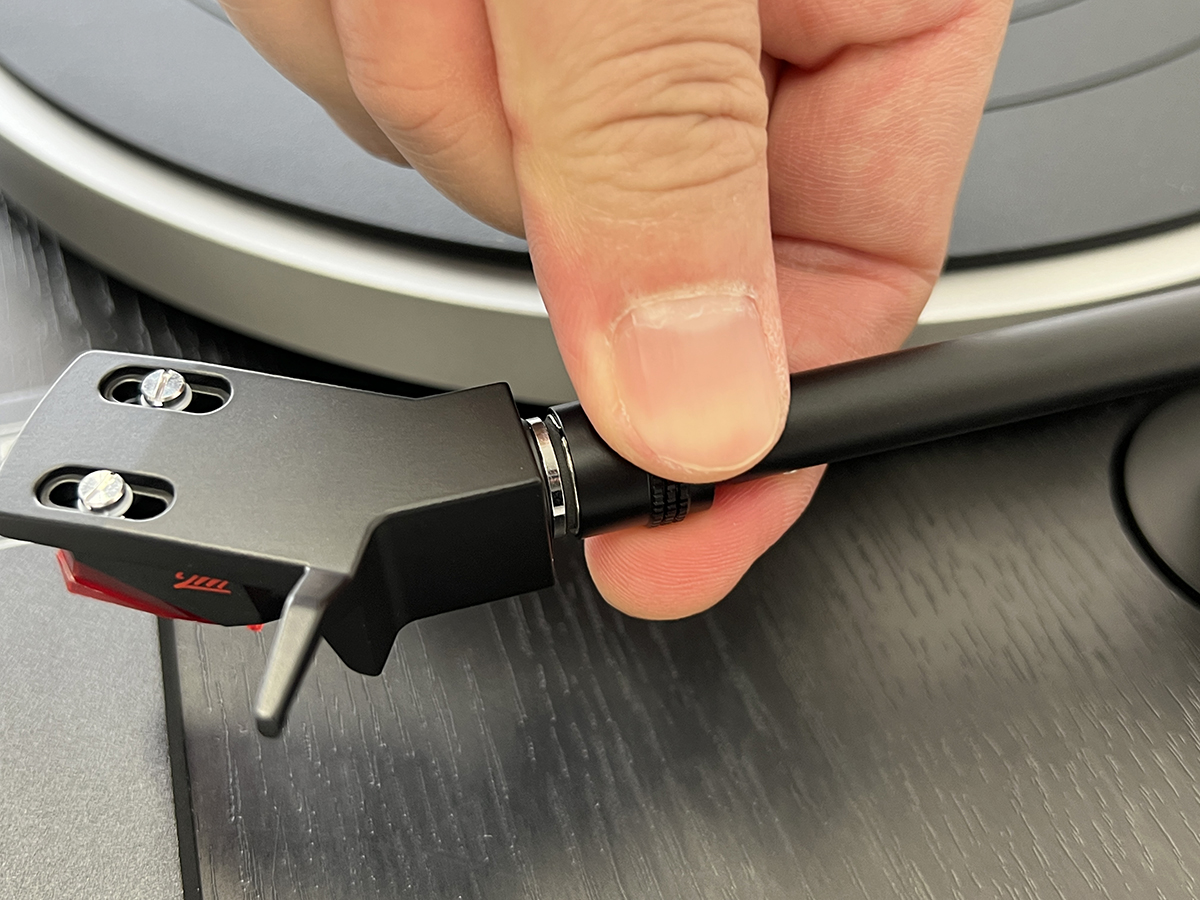

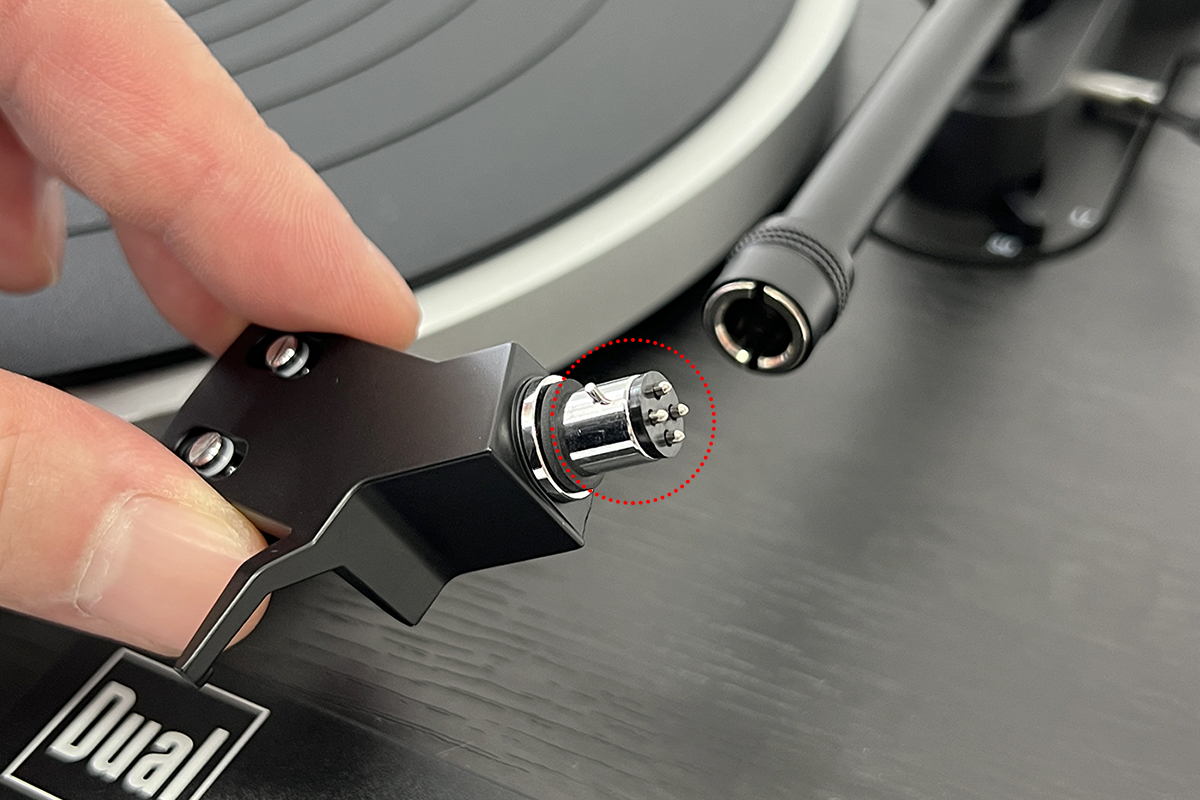

출고당시 카트리지 쉘과 톤암에 조립되는 부분이 홈 구조로 되어있어 누구라도 쉽게 조립이 가능하니 걱정하실 필요는 없습니다 ^^

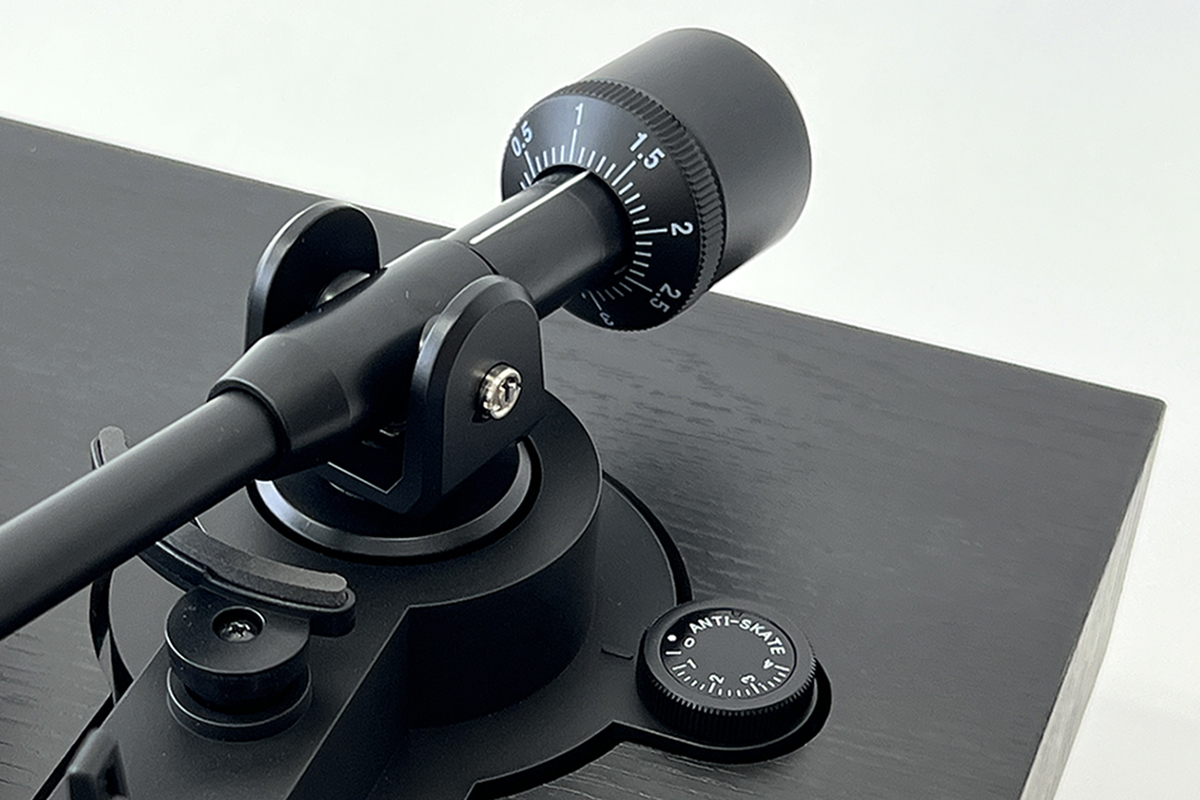

무게추는 숫자가 표시된 부분이 정면을 향하도록 (마주보도록) 하고 반시계 방향으로 살살 돌려주시면 조립은 끝납니다.
이때 무게추가 톤암에 잘 안들어간다고 무리하게 힘을 주게되면 홈 부분이 망가질 수도 있으니 힘을 빼고 살짝 걸쳐준다는 느낌으로 조립해주시면 됩니다.


무게추를 자세히 보시면 숫자가 적혀 있는 링과 그 뒷부분이 따로 놀듯 보이실텐데요? 이 부분은 잠시후에 설명해드리겠습니다.


톤암 수평 조정과 침압 셋팅을 어려워하시는 분들이 많이 계신 것 같아 조금 자세하게 보여드리도록 하겠습니다.

3. 톤암의 수평 조정과 침압 셋팅

-톤암 수평 조정

먼저, 턴테이블을 설치하고자 하는 곳의 수평이 맞아야 하겠죠?? 수평이 맞는지 확인했다면 톤암 리프트를 내리고, 카트리지 커버를 제거해줍니다.



※카트리지 커버를 제거해주셔야 정확한 수평 세팅이 가능하오니 참고해주세요~

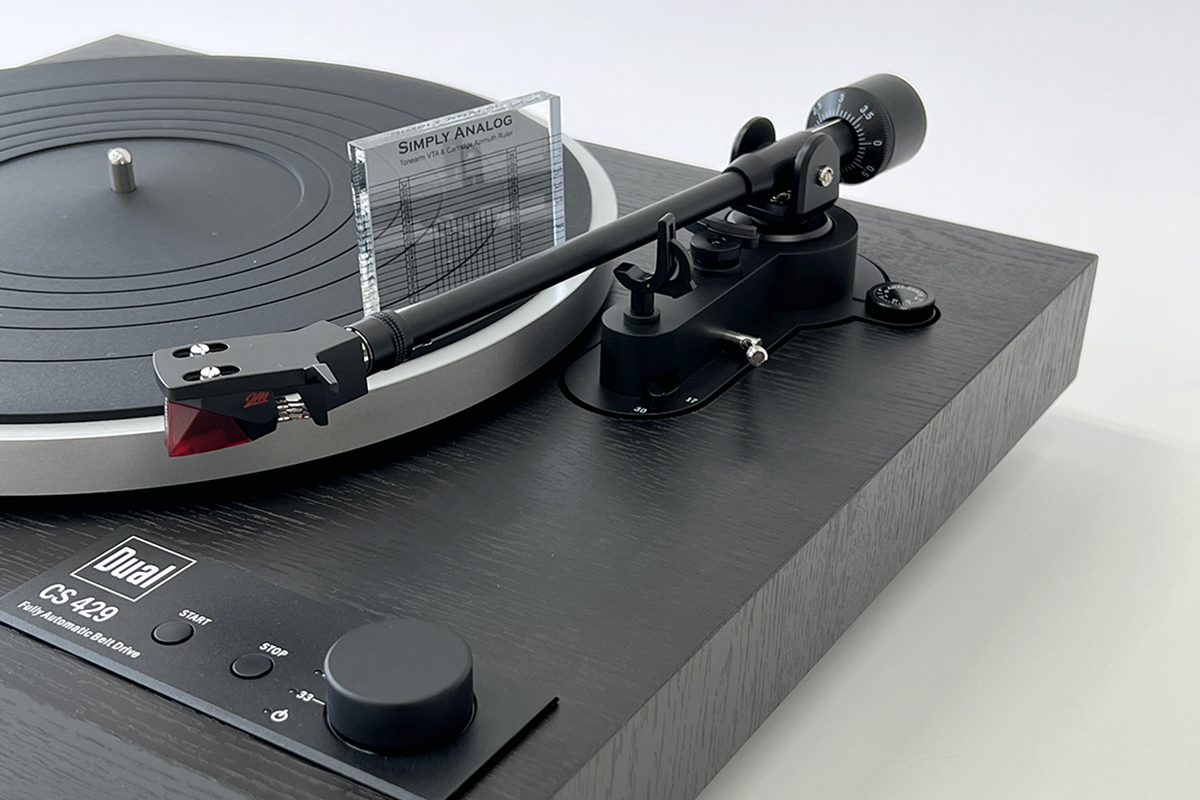

플래터와 리프트 거치대 사이에 톤암을 위치시키고 톤암의 수평을 맞춰주면 되는데요? 이때 카트리지의 바늘이 플래터에 닿아 손상 될 수 있으니 주의해주세요!!!! 측면에서 톤암의 상태를 확인해가며 무게추를 이용해 완전한 수평이 되도록 좌,우의 무게를 균일하게 세팅해줍니다.


톤암의 수평이 맞았다면 ' ㅡ ' 자로 공중부양 된 상태가 됩니다.


수평 셋팅 완료!

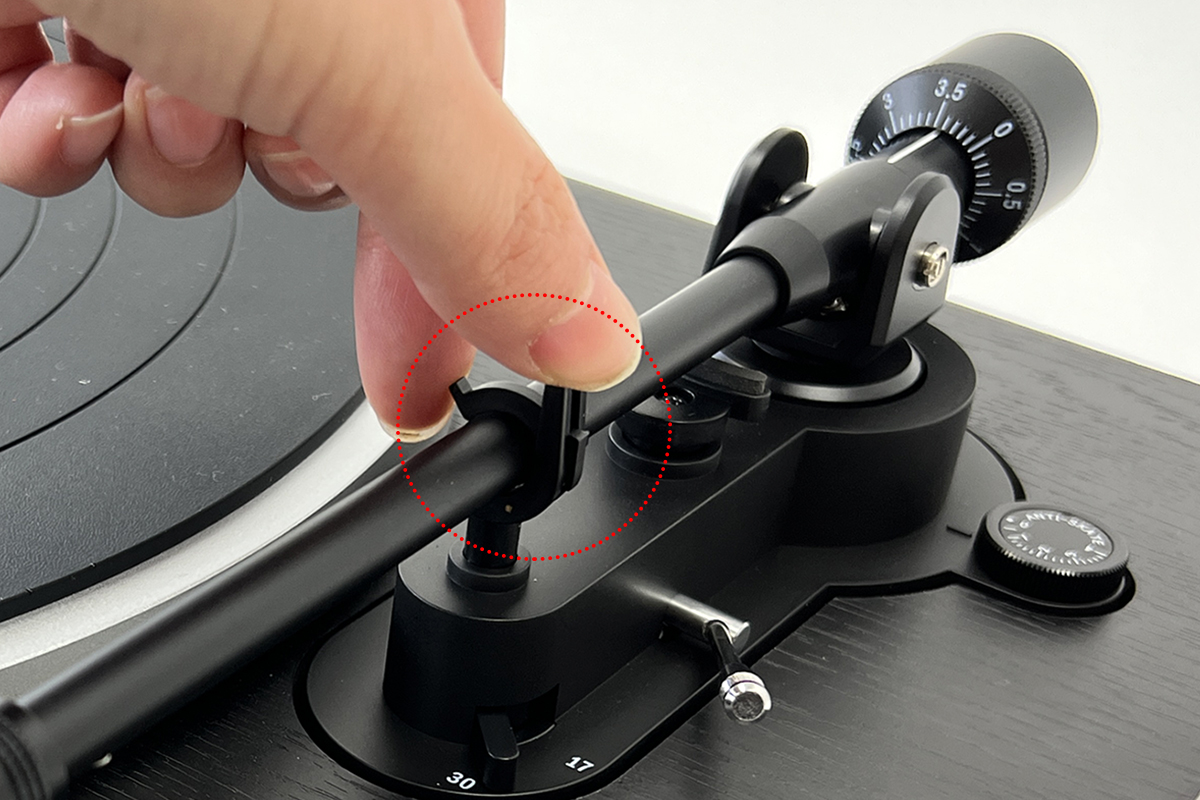

수평 세팅이 완료되었다면 톤암을 레스트에 올려두고 레버를 잠궈줍니다.


-침압 세팅

침압을 조정하기 전! 제품의 적정 침압을 알아야겠죠??

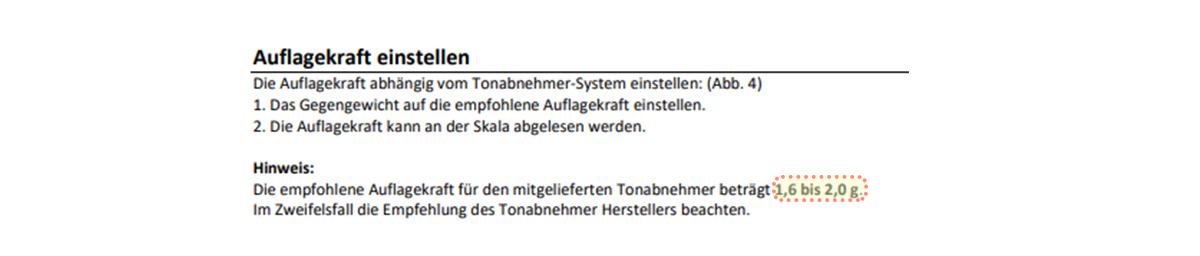

▲듀얼 CS-429 의 적정 침압은 1.6g~2.0g 이네요. 각 제품마다 적정 침압(권장하는 침압)이 다르기 때문에 조정 전에 꼭 확인해주셔야 합니다. (중요)

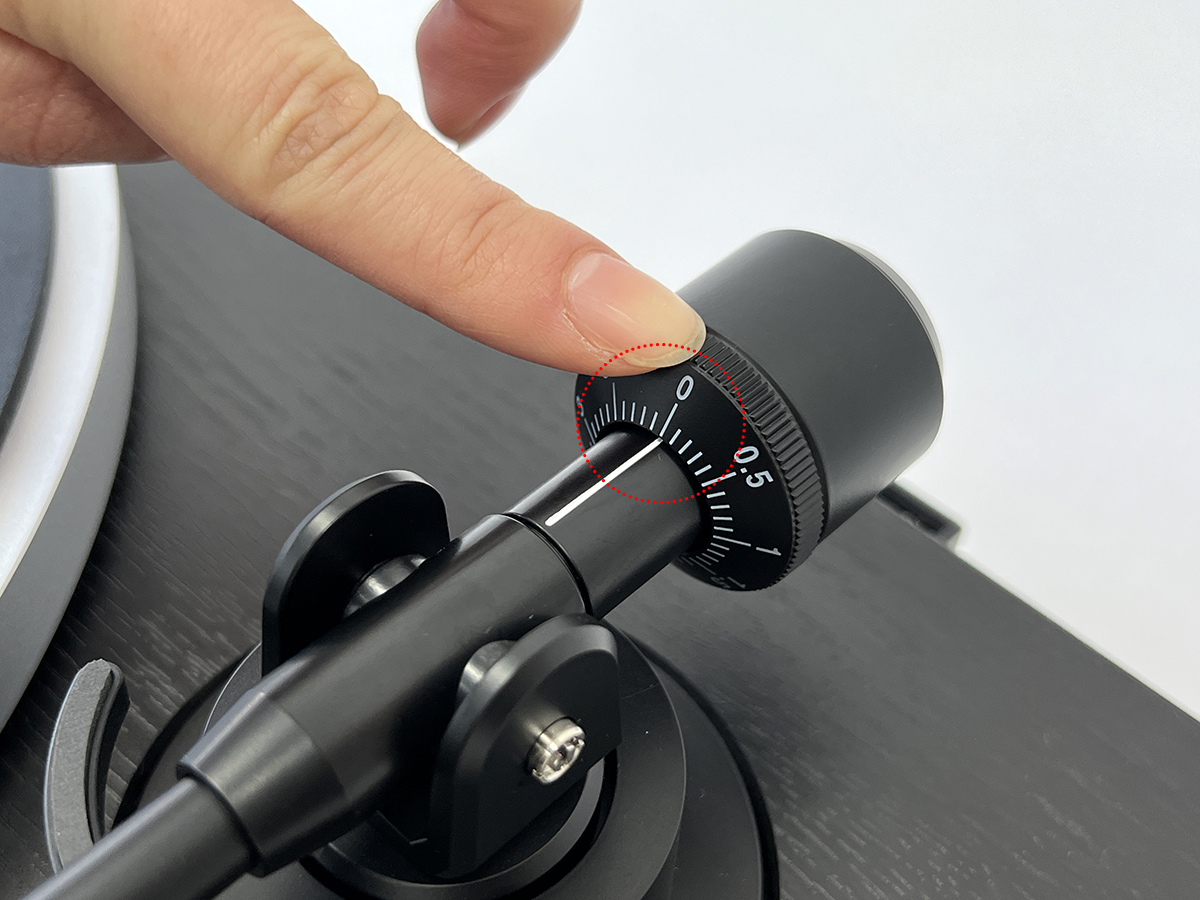

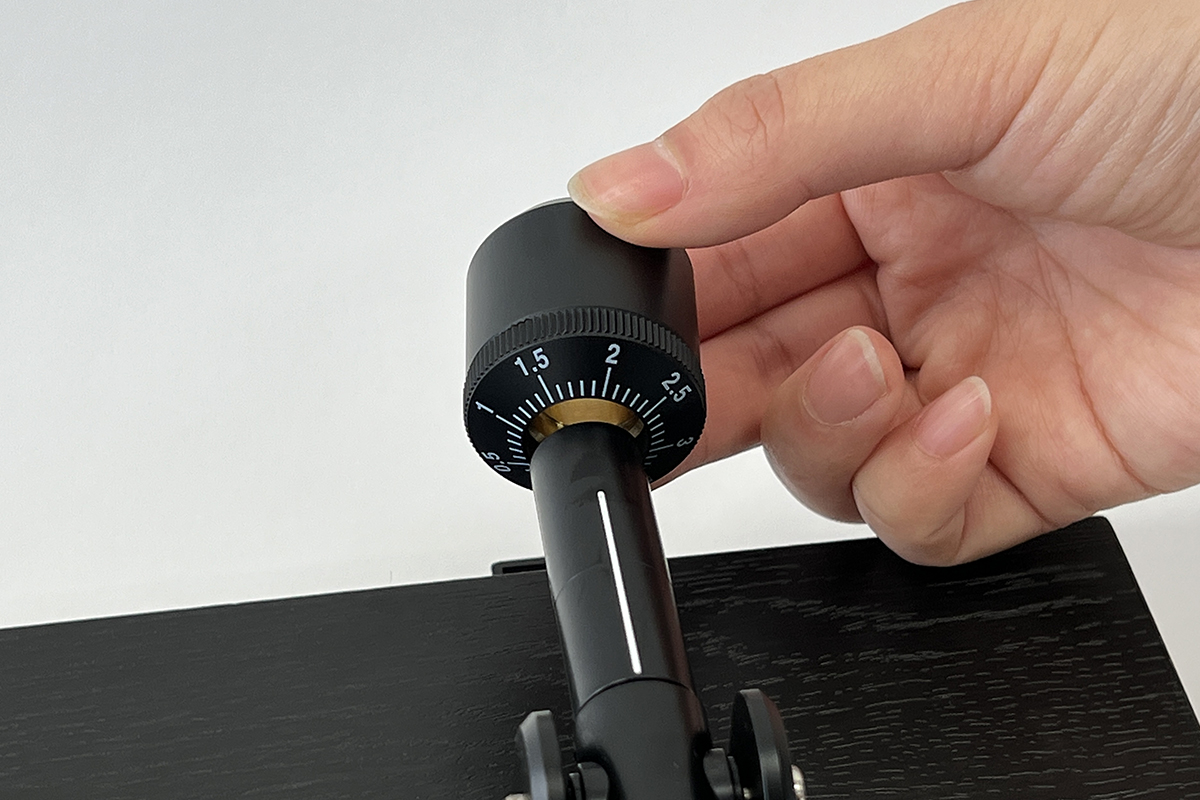

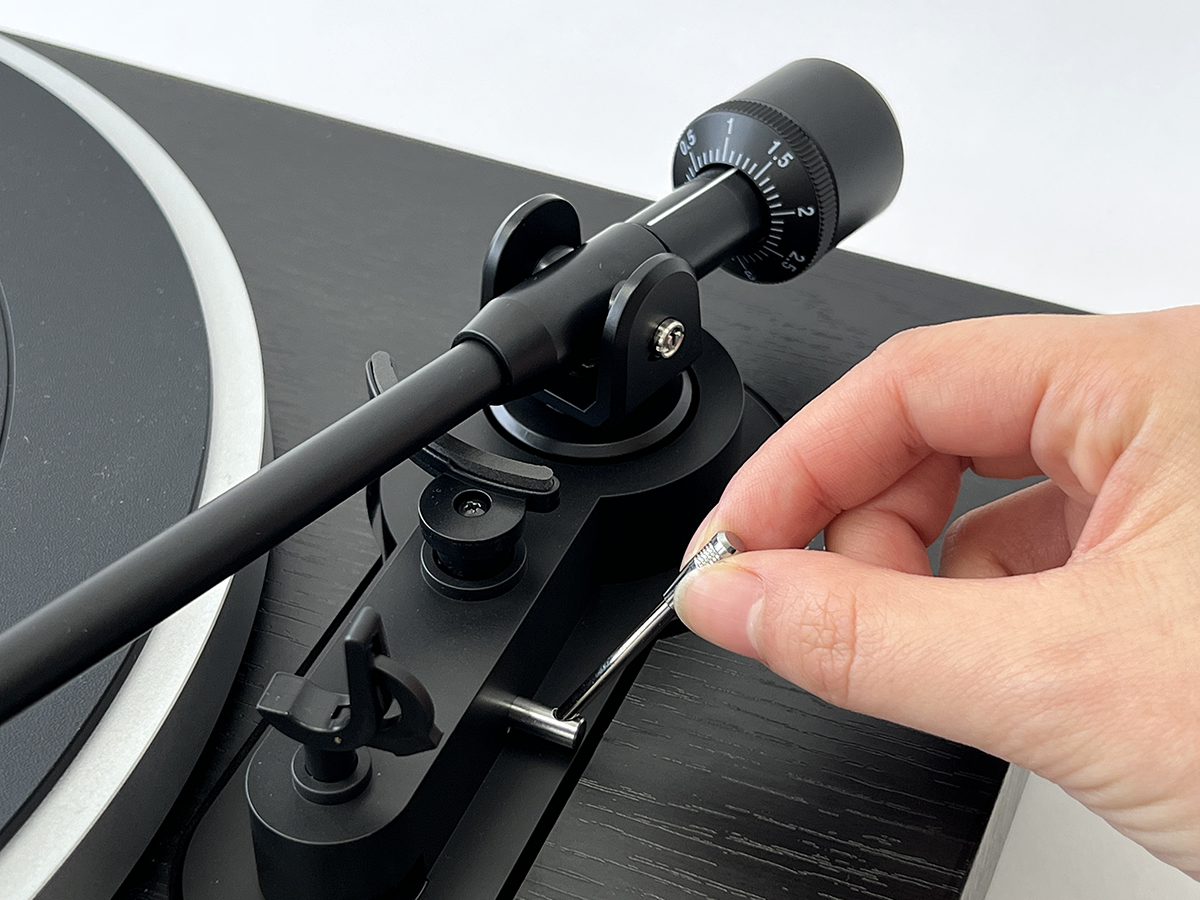

앞에서 살짝 말씀드렸던 숫자가 적힌 링은 정확한 침압 세팅을 위한 장치인데요?? 다시 한번 톤암의 수평 상태를 확인하고 톤암의 흰색 줄을 기준으로 링의 눈금을 0에 맞춰 줍니다.

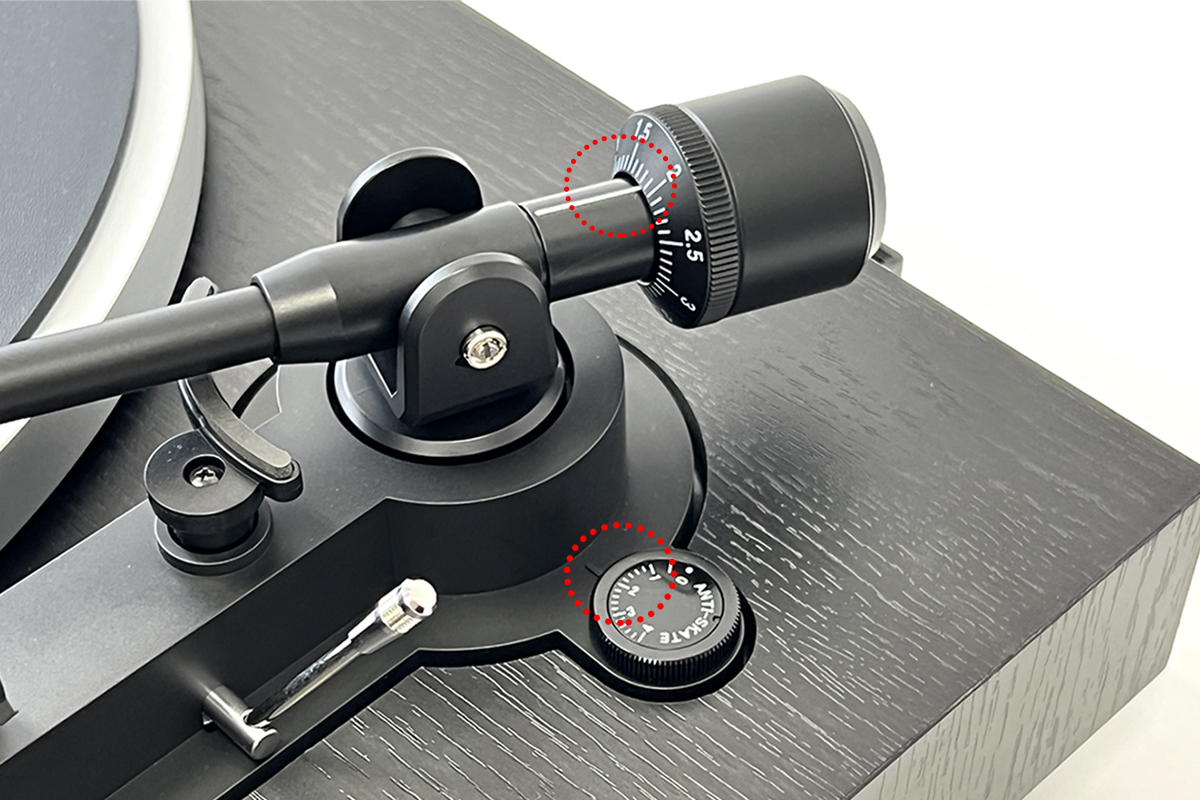

무게추를 반시계 방향으로 돌려 권장 침압 1.6g~2.0g 범위내로 침압을 맞춰 줍니다. 이때 침압과 안티스케이팅 값을 동일하게 세팅해주셔야한다는 점 꼭 기억해주세요!!!!
이렇게 하면 침압 셋팅과 수평 조정은 끝이 납니다.

신제품 모두 수평 조정과 침압 셋팅이 동일하기 때문에 위의 내용을 참고시면 큰 어려움 없이 조립이 가능하실거에요^^

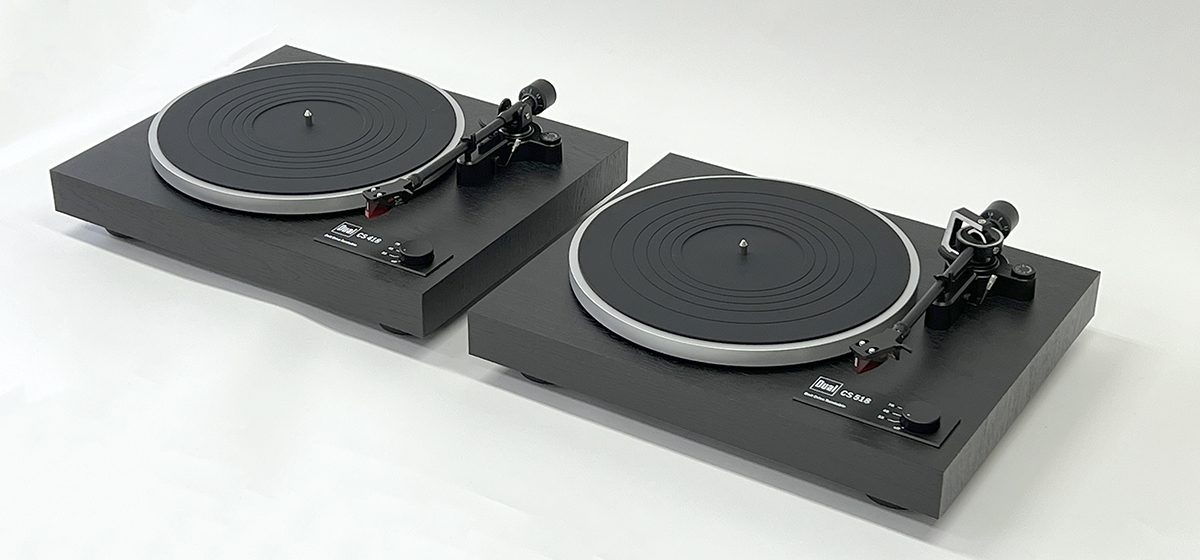

수동형 턴테이블이면서 MM 포노 앰프가 내장된 CS-418 & CS-518 입니다.

이 두제품의 차이점은 무엇일까요?

조금 더 가까이 찍어보았습니다.

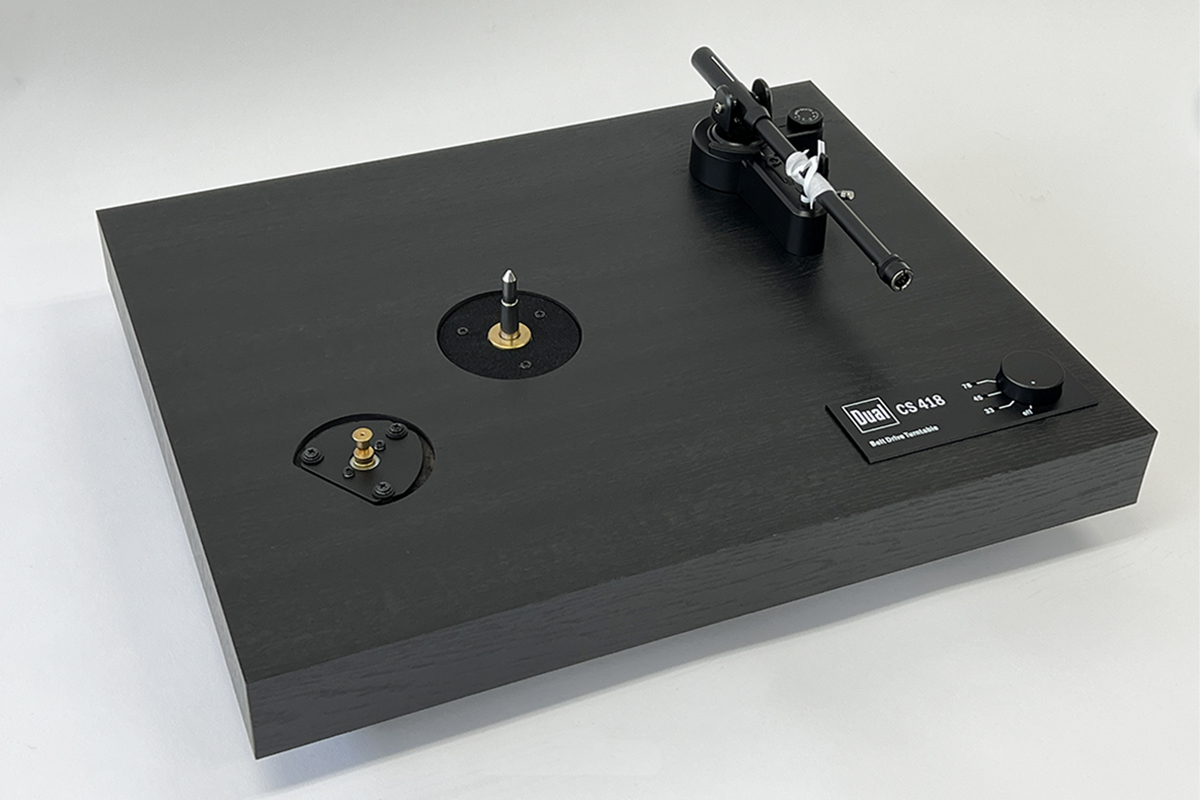

▲CS-418은 기존 듀얼에서 볼수 없던 수동형 턴테이블이며 보다 정밀하고 매니아적인 제품 사용을 위해 출시 되었습니다.
엔트리 모델이지만 상위모델과 동일한 플랫폼을 사용하여 균형 잡힌 사운드와 가격 대비 뛰어난 가치를 제공합니다. 오토폰 2M Red 카트리지와 내장형 MM 포노 앰프가 장착 되어 준비과정이 간단하면서도 수동 턴테이블의 매력을 잘 느낄 수 있는 제품입니다.

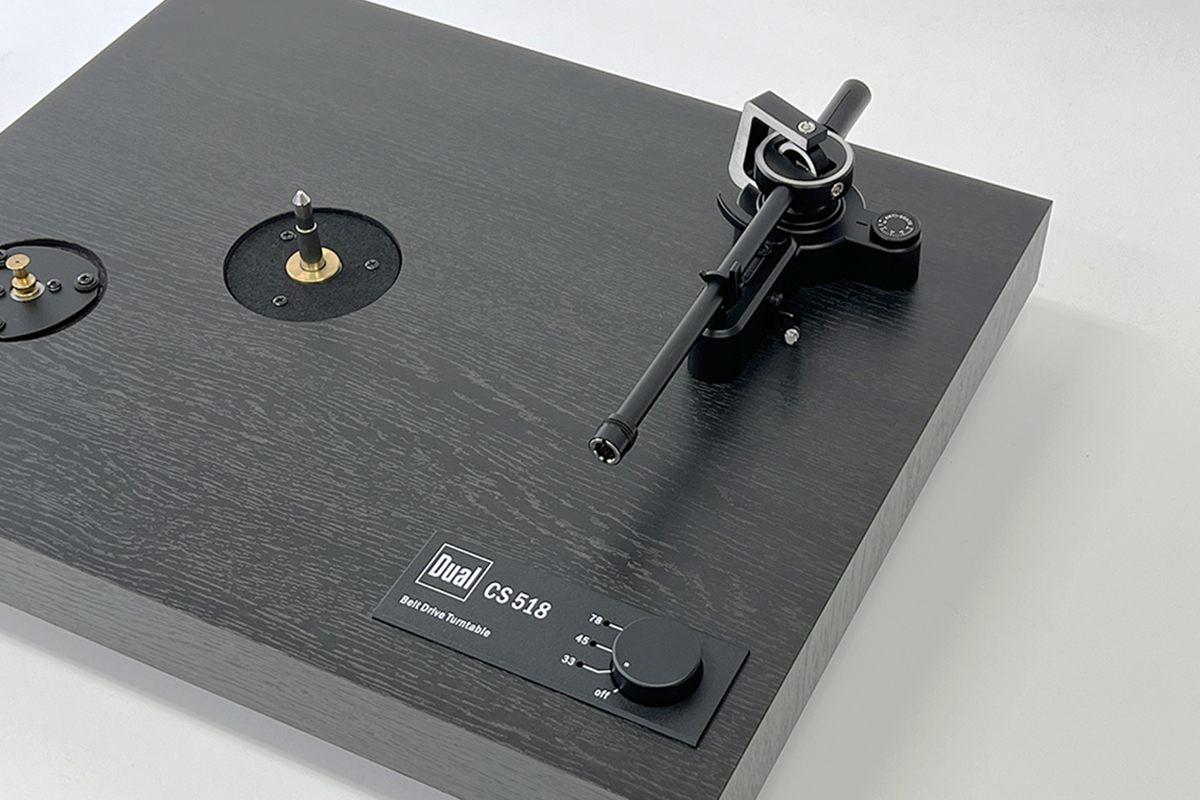

▲CS-518은 CS-418 보다 향상된 톤암이 사용되었습니다. 피벗 볼 베어링을 사용하는 트윈 짐벌 톤암이 장착되어 보다 정밀한 세팅이 가능하여 수동 턴테이블의 매력을 잘 느낄 수 있는 제품입니다.

두 제품의 차이점! 눈치 채셨을까요? 톤암의 생김새가 다르다는 게 보이시죠? 내/외관 모두 동일한 두 제품은 서로 다른 톤암과 톤암 구조로 설계되어 서로 다른 소리를 들려줍니다. 본체, 톤암, 카트리지의 종류와 무게, 셋팅값에 따라 서로 다른 모습의 소리를 들려준다는 것이 너무 재미있고 신기하지 않나요? 알아가면 알아갈수록 더 알고 싶어지고 빠져들 수 밖에 없는 게 턴테이블의 매력이 아닐까 생각합니다.

제품 소개는 이쯤에서 마무리하겠습니다.

긴글 읽어주셔서 감사드리며 풀체인지된 2022년형 DUAL의 특징들을 정리해보았습니다.
